Apa Housing Tabung LED T12 PCB kaping pindho?

Omah tabung LED T12 PCB pindho yaiku tabung polikarbonat njaba sing digabungake karo profil aluminium internal sing ngemot rong papan sirkuit LED. Omah JE-34 JE nggunakake tabung diameter 38 mm, rong posisi PCB 10 × 1.0 mm, lan papan kanggo driver internal nganti dhuwur 16 mm. Bisa dikonfigurasi kanggo konstruksi IP20 utawa IP65, kanthi dawa saka 600 mm nganti 2400 mm utawa digawe kanthi dawa khusus.

Sing ndadekake omah kanggo perakitan tabung OEM, dudu lampu LED lengkap. Tim sampeyan isih milih LED, tata letak PCB, driver, kabel, cara nutup tutup mburi, lan konfigurasi listrik pungkasan. Omah menehi keputusan kasebut minangka titik wiwitan mekanik sing ditetepake.

Waca lengkapLED T12 tabung plastik lan papan sirkuit pindho omah aluminiumspecification sadurunge nyiapake request sampel.

Apa sing kalebu omah JE-34 T12 kanggo perakitan tabung OEM?

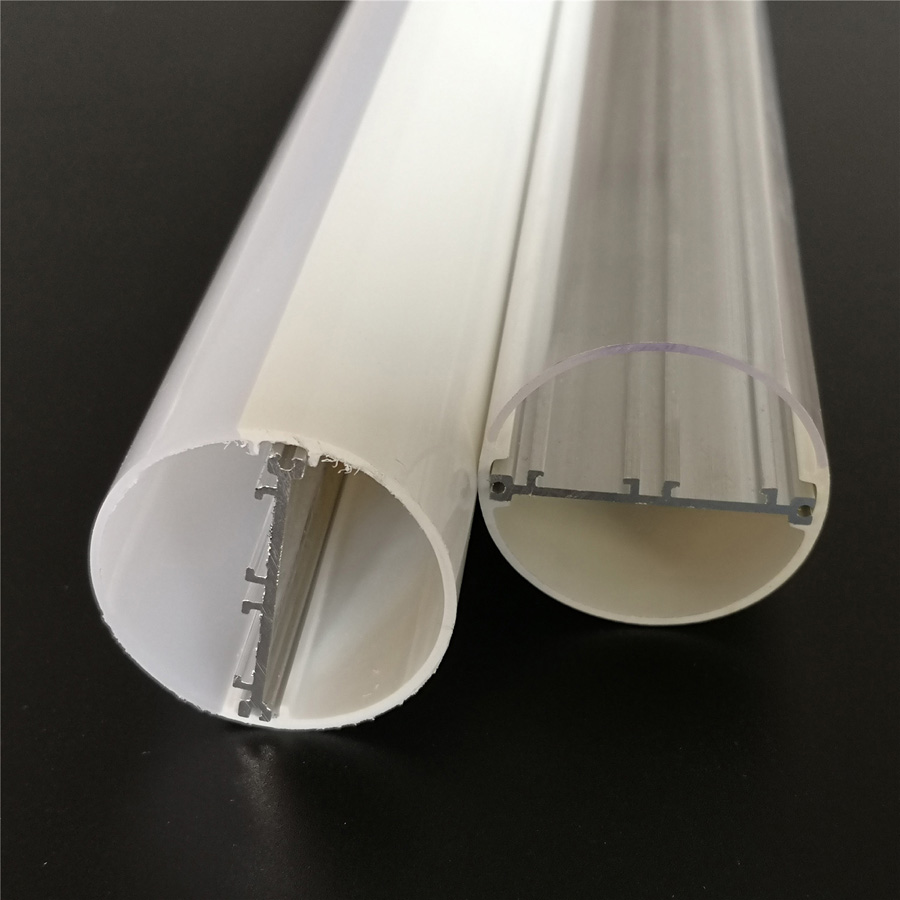

Omah tabung LED JE-34 T12 kalebu tabung njaba polikarbonat, profil aluminium internal 6063, rong posisi pemasangan PCB, tutup mburi plastik, lan ruangan kanggo driver internal. Tabung njaba bisa bening utawa frosted, lan kekandelan diffuser kadhaptar saka 0,6 mm kanggo 2,0 mm.

Dhiameter standar yaiku 38 mm. Dawane tabung sing kasedhiya yaiku 600 mm nganti 2400 mm, kanthi dawa khusus kasedhiya kanggo proyek sing berkualitas. Nanging, dimensi kasebut ora bisa dianggep minangka gambar mekanik sing lengkap. Lenggahan PCB, keterlibatan tutup mburi, nuntun timbal, lan reresik driver isih kudu dipriksa karo komponen sampeyan.

Kanggo panuku OEM, titik utama yaiku JE nyedhiyakake sistem omah plastik lan aluminium sing diekstrusi kanggo jalur perakitan sampeyan. JE ngoperasikake garis ekstrusi plastik lan aluminium, nggawe cetakan, tes, persetujuan sampel, lan kontrol kualitas produksi massal kanggo proyek profil LED.

Carane loro saluran PCB lan profil aluminium internal nggedhekake papan desain?

Loro saluran PCB ngidini sampeyan nyebarake LED ing rong papan tinimbang meksa saben LED, sambungan driver, lan antarmuka termal menyang papan sirkuit sing sempit. Sing nggawe luwih akeh ruang kanggo wattage lampu lan keputusan tata letak, nanging ora njamin wattage tartamtu. Watesan pungkasan gumantung saka jinis LED, konstruksi papan, arus, pilihan driver, tes termal, lan perakitan rampung.

Posisi PCB dual 10 × 1.0 mm, reresik driver internal, lan dhukungan termal

Saben posisi PCB ditemtokake ing 10 × 1.0 mm. Konfirmasi manawa jembar lan kekandelan papan sampeyan cocog karo posisi kasebut sadurunge persetujuan alat utawa conto. Papan sing cocog karo saluran nominal nanging owah-owahan sajrone perakitan bisa nggawe cahya sing ora rata, tekanan kabel, utawa kontak sing ora apik karo profil aluminium.

Spasi driver internal didaftar kanthi dhuwur nganti 16 mm. Ukur awak driver, insulasi, konektor, lan bagean-bagean sing nyuda ketegangan-ora mung label driver. Reresik sing katon bisa ditampa ing gambar komponen bisa ilang yen kabel ditekuk ing jero tabung.

Profil aluminium nyedhiyakake struktur logam ing ngisor PCB lan bisa mbantu mindhah panas saka papan. Iku ora sulih kanggo validasi termal. Tes lampu lengkap nganggo LED, PCB, driver, tutup mburi, lan orientasi instalasi sing dipilih.

Apa insert aluminium 6063 mbantu misahake manajemen panas saka difusi cahya

Sisipan aluminium 6063 lan tabung polikarbonat nindakake pakaryan sing beda. Profil aluminium ndhukung papan sirkuit lan nawakake dalan sing luwih cocog kanggo transfer panas tinimbang plastik. Tabung polikarbonat mbentuk awak njaba lan diffuser sing katon, nglindhungi bagian internal nalika mbentuk tampilan lampu.

Pemisahan iki migunani ing omah tabung T12 LED kanthi sisipan aluminium amarga tutup optik bisa dipilih kanggo tampilan lan transmisi tanpa njaluk plastik kanggo nindakake kabeh beban mekanik lan termal. Asil termal sing nyata isih gumantung ing kontak antarane PCB lan profil, tekanan perakitan, jarak LED, output driver, lan aliran udara ing sekitar tabung rampung.

Apa PCB, driver, dawa, lan rincian optik kudu disetujoni sadurunge sampling?

Sarujuk gambar mekanik bebarengan karo dhaptar bagean listrik lan optik. Sampel omah mung migunani yen nuduhake perakitan sing sampeyan rencanakake.

Konfirmasi jarak PCB, dhuwur driver nganti 16 mm, dawa tabung, pas tutup mburi, lan reresik kabel

• PCB pas:Konfirmasi loro posisi papan 10 × 1.0 mm, papan pinggir papan, lan cara papan ditahan sajrone perakitan.
• Paket driver:Priksa dhuwur driver lengkap ing papan sing kasedhiya nganti 16 mm, kalebu terminal, lengen klambi, lan kabel.
• dawa tabung:Pilih dawa saka 600 mm kanggo 2400 mm utawa ngirim dawa adat dibutuhake. Akun kanggo tutup mburi lan dawa perakitan internal sing bisa digunakake.
• tutup mburi:Sarujuk dimensi tutup tutup plastik, cara lampiran, kabel metu, lan gasket utawa segel susunan yen lampu bakal nggunakake konstruksi IP65.
• Wiring:Konfirmasi ing ngendi kabel input mlebu, carane nguripake ing tabung, lan apa sambungan driver utawa PCB bisa dipasang tanpa insulasi pinching.

Pemeriksaa iki nyegah kesalahan sampling umum: nyetujoni diameter tabung nalika ninggalake tutup mburi lan antarmuka driver sing ora ditanggulangi.

Pilih polikarbonat bening utawa beku adhedhasar transmisi, sorotan, lan syarat tampilan

JE nampilake transmisi cahya ing ndhuwur 95% kanggo tutup bening lan ndhuwur 85% kanggo tutup putih susu. Polikarbonat bening ngreksa output luwih akeh nanging nuduhake titik LED internal kanthi luwih gampang lan bisa ngasilake sorotan sing luwih katon. A tutup susu utawa frosted softens katon lan ndhelikake komponen luwih, karo sawetara abang ing transmisi.

Pilih tutup sawise mriksa pitch LED, keseragaman visual sing dibutuhake, sudut pandang, lan tampilan target. Tokoh transmisi kadhaptar njlèntrèhaké pilihan tutup; padha ora prédhiksi cahya dikirim saka lampu lengkap Panjenengan. Nyuwun conto diffuser sing cocog yen tampilan optik minangka syarat utama.

Nalika construction IP20 cocok, lan nalika IP65 sealing perlu?

IP20 umume cocog kanggo instalasi njero ruangan garing ing endi tabung dilindhungi saka banyu lan pager ora mbutuhake konstruksi sing disegel. Iki minangka pilihan praktis kanggo akeh peralatan interior, nanging aplikasi pungkasan isih nemtokake manawa susunan sing mbukak utawa ora disegel bisa ditampa.

Gunakake opsi konstruksi IP65 nalika piranti sing wis rampung bisa nemoni bledug utawa jet banyu lan proyek kasebut mbutuhake tingkat perlindungan enclosure kasebut. Omah mung ora netepake rating IP final. Segel, tutup mburi, entri kabel, panggonan driver, toleransi perakitan, lan inspeksi produksi kabeh mengaruhi asil. Konfirmasi cara tes sing dibutuhake lan evaluasi lampu sing wis rampung tinimbang nganggep omah IP65 kanthi otomatis nggawe kabeh peralatan IP65.

Apa JE nyedhiyakake tabung LED lengkap utawa omah kanggo perakitan sampeyan dhewe?

JE nyedhiyakake sistem omah tabung LED kanggo perakitan OEM lan ODM, dudu tabung sing wis disertifikasi kanthi listrik kajaba perjanjian proyek sing kapisah nemtokake layanan tambahan kasebut. Sampeyan nyedhiyakake utawa nyetujoni papan LED, driver, kabel, lan konfigurasi lampu pungkasan.

Tatanan kasebut cocog karo produsen lampu sing butuh omah tabung LED plastik T12 kanthi sisipan aluminium lan pengin ngontrol elektronik. Bisa uga ora cocog karo panuku sing golek lampu panggantos sing siap dipasang lan dipasang kanthi lengkap. Njlentrehake ruang lingkup pasokan, tanggung jawab tes, label, lan syarat peraturan sadurunge nggawe pesenan produksi.

Kanggo syarat Déwan adat, delengrincian omah tabung T12 LED adatkaro tim engineering JE.

Kepiye para panuku OEM AS kudu pindhah saka review gambar menyang conto lan produksi?

Kirim JE dawa tabung, gambar PCB, dimensi driver, rencana kabel-metu, syarat tutup mburi, pilihan optik, lan construction IP dibutuhake. Kalebu lingkungan instalasi lan proses perakitan target. Yen loro Papan nggunakake noto LED beda utawa ngawula zona optik beda, nuduhake sing cetha ing drawing.

JE banjur bisa mriksa syarat extrusion lan perkakas, nyiapake conto, lan konfirmasi antarmuka mekanik sadurunge produksi massal. Gunakake sampel kanggo mriksa pas papan, reresik driver, nuntun kabel, tampilan diffuser, retensi tutup mburi, lan-yen ditrapake-proses sealing kanggo versi IP65.

Mulai karoJE-34 T12 pindho PCB omahkaca, banjur hubungi JE karo gambar lan jumlah target. Sadurungé input proyek kasebut tetep, kemungkinan keputusan omah murah dadi owah-owahan perakitan sing larang mengko.
