JET8 pindho sisi LED tabung omahminangka platform enclosure kosong kanggo proyek lampu linier OEM. Konfigurasi sing dikonfirmasi duwe diameter njaba 26 mm, rong posisi PCB 12 × 1 mm, profil aluminium 6063 internal, pager polikarbonat sing cetha utawa beku, tutup mburi plastik, lan tata letak driver eksternal. Dawane standar utawa khusus kasedhiya saka 600 mm nganti 2400 mm, kanthi konfigurasi IP20 lan IP65 sing ditawakake.
Tembung kunci yaikuomah. Produk iki ora dadi lampu kerja nganti LED, rakitan PCB, kabel, driver, mandap pungkasan, lan segel sing dibutuhake wis dipilih lan digabungake. Para panuku kudu ngira-ngira saka gambar sing dikontrol lan sampel sing dirakit-ora mung saka jeneng T8. Deleng saikiT8 omah padhang pindho sisisadurunge ngirim PCB lan syarat project kanggo JE.
Produk Iki Omah OEM Kosong, Ora Lampu T8 Rampung utawa Pengganti Neon
"T8" ngenali format tabung umum, nanging ora netepake kompatibilitas electrical utawa mechanical karo peralatan neon ana. Omah 26 mm bisa uga katon akrab nalika nggunakake papan, kabel, tutup mburi, rincian pemasangan, lan arsitektur daya.
Aja nganggep sing nampa ballast neon conventional, mathuk lampholder G13, kalebu utomo-dirating pin, utawa bisa ngganti lampu diinstal siji-kanggo-siji. Ora ana rincian kasebut sing dikonfirmasi kanthi diameter omah. Yen kompatibilitas retrofit dibutuhake, lebokake geometri dasar, susunan pin, dawa lampu sakabèhé, input listrik, mode kabel, lan antarmuka perlengkapan ing gambar persetujuan.
Bedane iki uga mengaruhi tuku. Spesifikasi omah ngenali paket ekstrusi lan enclosure. Ora, kanthi dhewe, nemtokake jumlah LED, suhu warna, output cahya, distribusi optik, daya, prilaku driver, dimming, proteksi lonjakan, suhu operasi, utawa umur layanan. Iki minangka keputusan luminer sing dikontrol dening desain komponen lan program kualifikasi panuku.
Cross-bagean saka pindho-sisi Majelis Housing T8
Déwan kasebut nggabungake awak polikarbonat bunder kanthi profil aluminium internal. Ing bagean salib kasebut ana rong posisi PCB, saben diidentifikasi minangka 12 × 1 mm. noto iki menehi desainer OEM loro soyo tambah lokasi kanggo Papan LED nang siji 26 mm amplop tabung.
Insert aluminium nyedhiyakake struktur internal sing ditetepake kanggo lokasi PCB. Bisa uga melu transfer panas saka Papan, nanging kinerja termal ora bisa disimpulake saka jeneng alloy utawa profil piyambak. Pemuatan LED, konstruksi papan, bahan antarmuka termal, kualitas kontak, kerugian driver, suhu sekitar, orientasi tabung, lan aliran udara kabeh mengaruhi suhu operasi. Nyetujoni desain termal kanthi dipasang papan LED sing dituju.
Kepiye posisi PCB sing dipasangake ndhukung rong pasuryan sing padhang
Rong posisi PCB ngidini LED disusun ing sisih loro tabung tinimbang gumantung ing papan siji kanggo madhangi kabeh keliling. Sing cocog karo lampu linier bidirectional, luminair sing digantung, lampu tampilan, interior transit, lan instalasi liyane sing mbutuhake cahya ing luwih saka siji arah.
Ekstrusi ora njamin amba sinar tartamtu utawa pamisah cahya padha 50/50. Distribusi nyata gumantung saka orientasi posisi PCB, paket LED, jarak dioda, jembar papan, jarak menyang polikarbonat, finish diffuser, alangan internal, lan permukaan luminer sing cedhak. Clear PC cenderung kanggo ngreksa definisi LED lan arah output; PC frosted nyampur cahya kanthi luwih efektif nanging bisa nyuda intensitas sing katon lan nyuda kontrol sinar.
Sadurunge alat utawa persetujuan produksi, priksa sampel sing padhang saka loro-lorone. Goleki pencitraan LED, pita peteng ing cedhak sisipan aluminium, variasi warna, bayangan pungkasan, lan bedane padhange ing antarane loro pasuryan. Tes fotometrik kalebu ing tingkat luminer sing wis rampung amarga omah kosong ora ana sumber cahya.
Konfirmasi komponen omah sing diwenehake karo LED, rakitan PCB, kabel, driver, lan segel sing ditemtokake dening panuku
Kutipan omah kudu misahake bagean sing diwenehake JE saka komponen listrik sing diwenehake dening panuku. Adhedhasar katrangan produk sing diterbitake, kandang bisa kalebu profil aluminium 6063 internal, polikarbonat bening utawa beku, lan tutup mburi plastik. Arsitektur nggunakake driver eksternal. Isi pengepakan sing tepat, gaya tutup mburi, perangkat keras, segel, bagean entri kabel, lan layanan perakitan isih kudu kadhaptar baris demi baris ing kutipan.
Sing panuku biasane kudu nemtokake papan LED, LED, kabel, konektor, materi antarmuka termal, driver, cara grounding yen bisa ditrapake, lan terminasi listrik pungkasan. Kanggo target IP65, tanggung jawab kanggo gasket, sealant, kelenjar kabel, tutup tutup mburi, lan proses perakitan kudu jelas. Set komponen sing nduweni kemampuan IP65 ora otomatis dadi luminer IP65 sawise perakitan lapangan sing ora dikendhaleni.
Matriks Spesifikasi kanggo Drawing lan Review Komponen
Gunakake matriks ing ngisor iki minangka titik wiwitan kanggo nggambar review. Nilai sing diterbitake ngenali konfigurasi produk sing kasedhiya; padha ora ngganti toleransi project-tartamtu, mriksa pas, utawa review peraturan.
| Paramèter | Konfigurasi sing diterbitake | Apa sing kudu disetujoni panuku |
|---|---|---|
| jinis produk | Omah tabung LED pindho sisi T8 kosong | Cakupan bagean mekanik sing diwenehake lan komponen listrik sing ora kalebu |
| Dhiameter njaba | 26 mm | Toleransi diameter, straightness, jarak kawin, lan pas fixture |
| posisi PCB | Loro posisi, saben 12 × 1 mm | Kekandelan lan jembar PCB nyata, reresik sisipan, retensi, lan kontak termal |
| Profil logam internal | 6063 alumunium | Profil salib-bagean, rampung yen dibutuhake, emosi yen materi-kritis, Cut dawa, lan watesan burr |
| Enclosure njaba | Polikarbonat bening utawa beku | Penampilan optik, difusi, konsistensi warna, syarat dampak, lan kesesuaian lingkungan |
| Pungkasan mandap | Tutup mburi plastik | Geometri tutup, cara lampiran, kabel metu, konektor utawa rincian pin, lan tanggung jawab sealing |
| susunan driver | Driver njaba | Lokasi driver, rute kabel, sistem konektor, relief strain, lan rating listrik |
| Konfigurasi ingress | Pilihan IP20 utawa IP65 | Desain sealing lengkap, instruksi perakitan, lan metode uji unit rampung |
| dawa | Standar utawa disesuaikan, 600-2400 mm | Toleransi dawa potong, dawa dipasang sakabèhé, tunjangan pungkasan, lan watesan kemasan |
Geometri tetep: diameteripun 26 mm lan rong posisi PCB 12 × 1 mm, kanthi pas lan toleransi disetujoni ing gambar
26 mm diameteripun lan dipasangake 12 × 1 mm posisi PCB punika geometri inti, nanging dimensi nominal ora cukup kanggo release. Papan sing dirancang kanthi jembar nominal sing padha karo slot kasebut bisa diikat yen fabrikasi papan, ekstrusi, busur, lapisan, lan toleransi perakitan tumpukan ing arah sing salah. Pas sing longgar nggawe masalah sing beda: gerakan papan, kontak termal sing ora konsisten, utawa misalignment sing katon ing mburi diffuser.
Kirimi JE nyata PCB outline tinimbang mung nulis "12 mm Papan" ing RFQ. Kalebu kekandelan PCB, Rampung pinggiran, solder-topeng utawa lapisan buildup cedhak area selipan, komponen tetep-metu zona, konektor protrusions, lan arah selipan dimaksudaké. Gambar sing disetujoni kudu ngenali dimensi sing penting kanggo pas lan nyatakake carane dimensi kasebut bakal dipriksa.

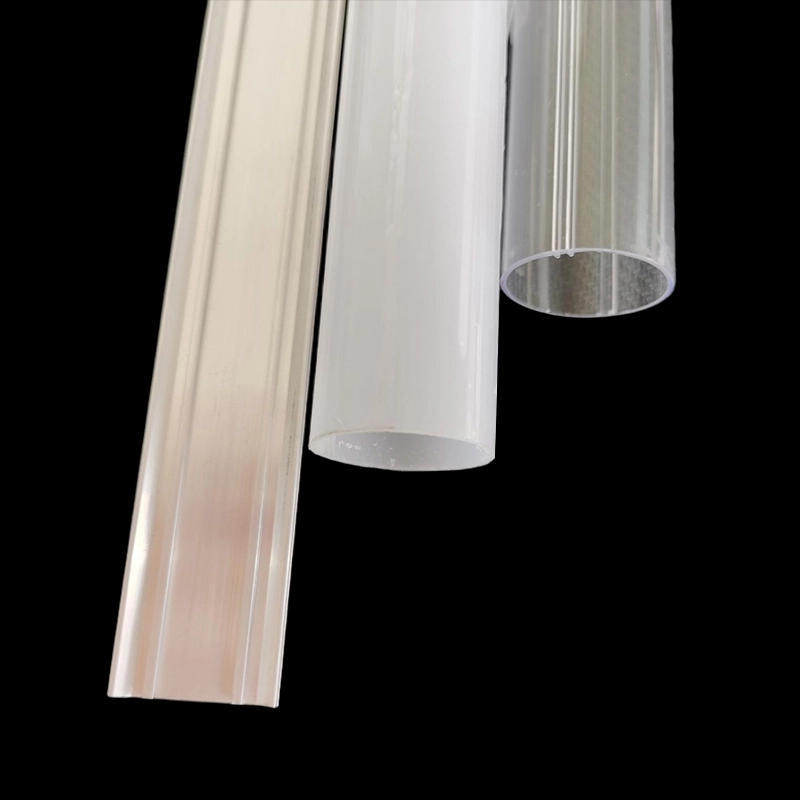

Konstruksi lan pilihan: profil aluminium internal 6063, polikarbonat bening utawa beku, tutup mburi plastik, driver eksternal, lan dawane 600–2400 mm
6063 umume digunakake kanggo profil aluminium extruded amarga bisa kawangun menyang kontrol salib-bagean lan nampa pangolahan pagawean umum. Nanging, "6063 aluminium" dudu spesifikasi termal utawa mekanik sing lengkap. Yen emosi, perawatan permukaan, konduktivitas, penampilan, utawa prilaku korosi penting kanggo proyek kasebut, tambahake syarat kasebut menyang gambar lan njaluk konfirmasi.
Length uga owah-owahan luwih saka rega tuku. Perumahan dawa luwih sensitif marang straightness, nangani karusakan, sisipan PCB, akses kabel, lan desain paket. Konfirmasi manawa dawa sing ditemtokake nuduhake ekstrusi potong, awak polikarbonat, utawa unit sing dirakit sakabèhé kalebu tutup mburi. JE dhaftar standar lanadat-dawa T8 LED omah tabungopsi saka 600 mm nganti 2400 mm; kutipan kudu ngenali dawa rampung pas lan toleransi.
Clear utawa Frosted PC, End-Cap Termination, lan Pilihan Konfigurasi IP20 utawa IP65
Pilih polikarbonat sing cetha nalika visibilitas LED, output arah, utawa tampilan papan internal bisa ditampa. Bisa mbukak jarak dioda, kabel, sambungan, lan kesalahan alignment cilik, saengga bangunan internal kudu resik kanthi visual. Pilih PC frosted nalika sampeyan butuh campuran visual sing luwih apik lan pencitraan LED sing kurang langsung. Frosting ora ngganti jarak LED utawa tes optik sing nyukupi, lan pengaruhe ing transmisi kudu dievaluasi nganggo mesin cahya nyata.
Tutup mburi asring dadi antarmuka sing ora digatekake. Padha nemtokake carane tabung nutup, carane kabel ninggalake omah, lan carane Déwan nyambung menyang luminaire lingkungan. Tutup mburi plastik ora bisa dianggep nyedhiyakake basis fluoresensi standar utawa segel anti banyu. Sijine cara penylametan, bukaan kabel, susunan konektor, tandha polaritas, relief galur, lan syarat akses layanan ing gambar.
IP20 mung cocok yen desain rampung ora mbutuhake pangayoman marang banyu ingress. Opsi IP65 ditujokake kanggo konfigurasi kedap bledug lan tahan banyu, nanging rating kasebut mung ditrapake sawise sistem enclosure lengkap lan metode perakitan ditetepake lan diuji. Sambungan tutup mburi, entri kabel, kompresi segel, permukaan potong, lan pengerjaan produksi kabeh bisa nyebabake bocor.
Takon carane dikutipKonfigurasi omah IP20 utawa IP65 T8beda-beda ing komponen lan perakitan. Yen JE nyedhiyakake bagean sing longgar kanggo pabrik sampeyan, setuju karo bahan segel, lokasi sealant, kahanan perawatan sing cocog, cara masang tutup utawa cara pengikat, lan tes mlebu produk rampung. Aja nyithak pratelan IP mung adhedhasar conto omah sing durung dirakit.
Watesan Aplikasi kanggo Transit, Komersial, Arsitektur, lan Luminer Luar Ruangan sing Dilindungi
Format pindho sisi bisa ndhukung interior rel-kendaraan, stasiun, lampu komersial, garasi, sekolah, pabrik, lan instalasi linear liyane. Panggunaan kasebut ora nuduhake siji standar kualifikasi, mula jeneng aplikasi ora bakal cocog karo syarat teknik.
Lampu rel-kendaraan bisa uga mbutuhake pamriksan khusus proyek kanggo geter, kejut, prilaku nyala lan kumelun, safety listrik, kompatibilitas elektromagnetik, traceability material, lan retensi aman. Geometri omah 26 mm ora mbuktekake tundhuk karo syarat kasebut. Wenehi JE tes sing dibutuhake utawa dhaptar dokumen materi sadurunge sampling supaya bukti sing ora kasedhiya ditemokake luwih awal tinimbang nalika ngirim pelanggan.
Kanggo luminair komersial lan arsitektur, para panuku biasane kudu fokus ing tampilan, distribusi cahya, integrasi pemasangan, akses driver, panas, reresik, lan pangopènan. PC Frosted bisa ndhelikake LED individu, nanging garis padhang dawa isih bisa nuduhake zona peteng ing joints Papan utawa tutup mburi. Mbangun sampel lengkap yen katon terus-terusan penting; short offcut ora bakal mbukak saben masalah produksi.
Garasi, pabrik, lan lokasi ruangan sing dilindhungi nambah bledug, kelembapan, praktik reresik, variasi suhu, lan kemungkinan paparan bahan kimia. IP65 alamat ingress ing kahanan test ditetepake, dudu tahan UV, kompatibilitas kimia, kondensasi, resistance impact, utawa cahya njaba ruangan tanpa watesan. Properti kasebut kudu ditemtokake lan diverifikasi kanthi kapisah. Yen tabung bakal njagong nang luminaire nutup liyane, uga nimbang panas kepepet lan apa driver external tetep bisa diakses.
Bukti Persetujuan: Gambar, Inspeksi Sampel, Metode Tes, Dokumen Material, lan Dhukungan Pengajuan UL utawa ETL Tanpa Klaim Sertifikasi Omah
Paket persetujuan sing bisa dipercaya diwiwiti kanthi gambar cross-sectional sing dikontrol lan gambar perakitan. Padha kudu nuduhake diameteripun 26 mm, posisi PCB, antarmuka tombol, callouts materi, rincian tutup mburi, definisi dawa, lan status revisi. Ukuran sing mengaruhi selipan PCB, pas tutup, soyo tambah, utawa sealing pantes toleransi eksplisit tinimbang cathetan umum.
Inspeksi sampel kudu nutupi dimensi lan perakitan praktis. Lebokake PCB sing nyata, rute kabel sing dituju, pas karo tutup mburi, lan priksa dawa lengkap kanggo busur, corak, scratching, variasi warna, kesenjangan tutup, lan gerakan papan. Banjur operate LED lan sistem driver sing dimaksudake ing kahanan sing wakil kanggo ngevaluasi suhu lan tampilan optik.
Cara tes kudu disepakati sadurunge asil dibandhingake. Kanggo desain IP65, nemtokake manawa tes ditrapake kanggo sampel sing dirakit JE utawa kanggo luminer sing wis rampung, kalebu entri kabel lan kabel. Dokumen materi bisa uga kalebu deklarasi, lembar data, utawa laporan tes, nanging kasedhiyan lan relevansi kudu dikonfirmasi kanggo resin, spesifikasi aluminium, warna, lan konfigurasi produksi sing dituku.
Dhukungan pengajuan UL utawa ETL kudu dianggep minangka koordinasi dokumen, dudu minangka klaim sertifikasi kemul. Cathetan materi, file komponen, utawa deklarasi supplier ora nggawe omah kosong-utawa lampu rampung-UL Listed utawa ETL Listed. Konstruksi pungkasan, komponen listrik, suhu, jarak, kabel, enclosure, lan panggunaan sing dituju kabeh bisa dideleng dening badan sertifikasi sing dipilih.
Marang JE rute pengajuan lan dokumen lab utawa partner sertifikasi mbutuhake. JE banjur bisa konfirmasi apa kasedhiya kanggo bahan ngajokaken lan konfigurasi. Yen pangenalan tartamtu, listing, klasifikasi flammability, nomer file, utawa laporan test prentah, njaluk lan verifikasi bukti sadurunge nyetujoni pesenan. Aja nyimpulake saka logo, kulawarga materi umum, utawa proyek sadurunge.
Saka Drawing Review kanggo Sampel Persetujuan lan Kutipan Produksi
China nawakake kapasitas ekstrusi jero, nanging lokasi pabrik mung ngandhani babagan kontrol gambar, pas komponen, utawa bisa diulang. JE nggawe ekstrusi aluminium lan plastik kanggo lampu LED, kalebu omah tabung, profil LED, tabung PC, tutup mburi, lan omah tri-bukti. Kanggo proyek iki, bukti sing migunani yaiku proses gambar sing responsif, conto perwakilan, rencana inspeksi sing ditetepake, lan kutipan sing nggawe wates pasokan jelas.
Alur kerja kustomisasi: revisi gambar, umpan balik DFM, pilihan cetakan, verifikasi sampel, lan kontrol kualitas produksi
Miwiti kanthi aplikasi tinimbang njaluk panjaluk "omah T8." Kirim file PCB, target dawa sakabèhé, preferensi optik, mandap pungkasan, target ingress, antarmuka sing dipasang, lan dokumen wajib. JE bisa mbandhingake input kasebut karo cetakan umum sing ana utawa nemtokake manawa cetakan pribadi lan ekstrusi khusus dibutuhake.
Sajrone revisi gambar, mutusake reresik papan, keterlibatan tutup mburi, rute kabel, area sing tetep komponen, permukaan sealing, lan zona kosmetik sing katon. Umpan balik DFM kudu ngenali dimensi sing angel ditahan utawa dipriksa lan owah-owahan apa wae sing mengaruhi perkakas, perakitan, utawa biaya. Profil khusus bisa ngatasi masalah antarmuka sing asli, nanging uga nambah persetujuan alat lan ngunci proyek kasebut menyang bagean salib anyar. Aja pesen perkakas pribadi mung supaya ora adaptasi pinggiran PCB sing ora kritis.
Sampel kasebut kudu makili materi sing disepakati, finish diffuser, bagean salib aluminium, desain tutup mburi, lan dawa cukup rapet kanggo nguji risiko nyata. Rekam panyimpangan sing ditampa. Sawise sampel ngliwati dimensi, perakitan, optik, termal, lan mriksa ingress sing ditrapake, beku revisi gambar sing digunakake kanggo kutipan produksi.
Kontrol kualitas produksi kudu diikat karo syarat sing bisa diamati: identitas material, dimensi cross-sectional kritis, dawa potong, straightness ing ngendi kasebut, kondisi permukaan, tampilan diffuser, pas tutup mburi, sisipan PCB, lan proteksi kemasan. Kanggo rakitan sing disegel, nemtokake cara mriksa kinerja ingress lan ing tingkat sampling apa. Kutipan kasebut uga kudu nyatakake kepemilikan alat yen ditrapake, biaya sampel, jumlah pesenan, basis wektu timbal, cara pengepakan, lan syarat pengiriman tinimbang ninggalake titik kasebut menyang asumsi email.
Daftar priksa RFQ: dawa, geometri PCB, diffuser, target IP, tutup pungkasan, toleransi, jumlah, kemasan, tujuan, lan dokumentasi sing dibutuhake
- dawa:Temtokake dawa potong lan dawa sing dirakit sakabèhé ing jarak 600–2400 mm sing kasedhiya.
- PCB geometri:Pasang jembaré Papan, kekandelan, outline, posisi konektor, komponen tetep-metu, lan arah selipan.
- diffuser:Pilih PC cetha utawa frosted lan njlèntrèhaké tampilan optik sampeyan kudu sampel kanggo nduduhake.
- IP target:Negara IP20 utawa IP65, sing nindakake perakitan pungkasan, lan konfigurasi rampung bakal dites.
- tutup mburi:Netepake mandap, kabel metu, konektor utawa syarat pin, penylametan, sealing, lan relief galur.
- Toleransi:Tandhani dimensi kritis kanggo pas PCB, engagement tutup, soyo tambah, dawa, lan bagean kawin.
- Jumlah:Menehi prototipe, pilot, lan jumlah produksi samesthine supaya umum-jamur lan adat-jamur rute bisa dibandhingake.
- Packaging:Ngenali kabutuhan lumahing-pangayoman, watesan bundle, Labeling, lan sembarang watesan nangani dawa-related.
- tujuan:Nyedhiyani negara pangiriman, kutha utawa pelabuhan, syarat pengiriman sing disenengi, lan syarat dokumen impor.
- Dokumentasi:Dhaptar gambar, laporan inspeksi, cathetan materi, deklarasi, bukti tes, lan dokumen pengajuan sertifikasi sing dibutuhake kanggo disetujoni.
Kirimi paket kasebut kanthi revisi gambar kanggo njaluk rencana sampel lan penawaran produksi kanggo26 mm pindho sisi T8 omah tabung LED.
